Магистральные фильтры высокого давления

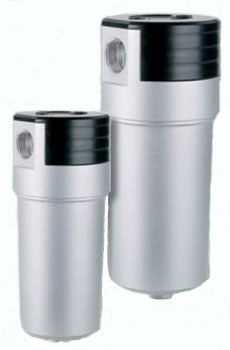

Магистральные фильтры модели HF применяются в промышленности для эффективной очистки сжатого воздуха от твердых частиц, паров масла, капельной жидкости, устранения вредных запахов
- Диапазон применяемости по давлению – до 50 бар
- Диапазон применяемости по температуре от 1,5 до 65 °С
|
Модель фильтра |
Присоединение |
Пропускная |

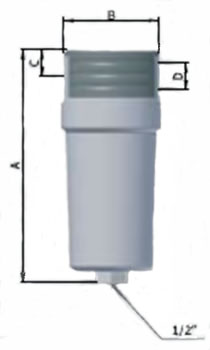

Размеры, мм |
Масса, кг |
||
|
A |
B |
C |
||||
|
HF 007 |
1/2 |
450 |
250 |
110 |
30 |
2,1 |
|
HF 010 |
3/4 |
715 |
250 |
110 |
30 |
2,1 |
|
HF 018 |
1 |
1300 |
250 |
110 |
30 |
2,1 |
|
HF 047 |
1 1/2 |
1800 |
535 |
160 |
45 |
9,5 |
|
HF 070 |
1 1/2 |
2550 |
535 |
160 |
45 |
9,5 |
|
HF 094 |
2 |
3150 |
715 |
160 |
45 |
12,2 |
|
HF 150 |
2 |
5100 |
715 |
160 |
45 |
12,2 |
ПОПРАВОЧНЫЙ КОЭФФИЦИЕНТ
Для выбора нужной модели фильтра нужно реальную производительность воздуха при реальном давлении умножить на поправочный коэффициент из этой таблицы, и из таблицы выше выбрать нужную модель фильтра
|
Рабочее давление, бар |
4 |
6 |
8 |
10 |
15 |
20 |
30 |
40 |
50 |
|
Коэффициент |
0,14 |
0,22 |
0,28 |
0,34 |
0,47 |
0,56 |
0,70 |
0,85 |
1,00 |
|
B |
P |
R |
M |
S |
A |
Параметр |
|
15 |
3 |
1 |
0,1 |
0,01 |
- |
Тонкость фильтрации твердых частиц, мкм |
|
4 |
3 |
2 |
1 |
1 |
- |
Класс очистки по твердым частицам |
|
- |
- |
- |
0,1 |
0,01 |
0,005 |
Остаточное содержание паров масла мг/м.куб. |
|
- |
- |
- |
2 |
1 |
1 |
Класс очистки по парам масла |
|
30 |
40 |
50 |
80 |
120 |
90 |
Перепад давления на новом картридже, мбар |
|
600 |
600 |
600 |
600 |
600 |
6 мес. |
Перепад давления, при котором требуется замена картриджа, мбар |
Материал картриджа: B – агломерированная латунь; P и R – целлюлоза, акриловое волокно;
M и S – боросиликатные микро волокна; A – активированный уголь
|
Модель |
Присоединение к трубе, вход-выход |
Пропускная |
Масса, кг |
|
ABC-750 |
1/8 |
45 |
1,4 |
|
ABC-2300 |
1/4 |
138 |
1,7 |
|
ABC-3500 |
3/8 |
210 |
1,8 |
|
ABC-6650 |
3/8 |
399 |
2,1 |
|
ABC-12450 |
1/2 |
747 |
2,1 |
|
KPK |
KDK |
KQK |
Параметр |
|
0,1 |
0,01 |
- |
Тонкость фильтрации твердых частиц, мкм |
|
1 |
1 |
1 |
Класс очистки по твердым частицам (ISO 8573-1) |
|
0,1 |
0,01 |
0,003 |
Остаточное содержание паров масла мг/м.куб. |
|
2 |
1 |
1 |
Класс очистки по парам масла (ISO 8573-1) |
|
80 |
120 |
90 |
Перепад давления на новом картридже, мбар |
|
600 |
600 |
каждые |
Перепад давления, при котором требуется замена картриджа, мбар |
Материал картриджа: KPK и KDK – целлюлоза, акриловое волокно; KQK – активированный уголь
