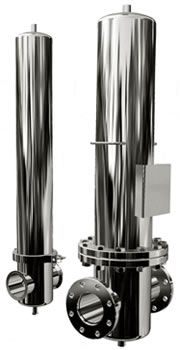

Магистральные стерильные фильтры
Магистральные фильтры модели SF спроектированы для очистки сжатого воздуха в фармацевтической промышленности, химической и пищевой промышленности, в биотехнологических процессах, для применения на пивоваренных заводах, молочных комбинатах, в больницах и упаковке медицинских препаратов и средств гигиены
Изготавливаются из высоколегированной нержавеющей стали AISI 316L
Корпус фильтра обработан до степени шероховатости поверхности Ra 0,8
Боросиликатные волокна материала картриджа может задержать 99,99 % твердых частиц размером более 0,01 микрометр
- Диапазон применяемости по давлению – до 16 бар
- Диапазон применяемости по температуре от -20 до +150 °С. Кратковременно, до 20 минут, при температуре 200 °С
|
Модель фильтра |
Присоедин. |
Пропускная |

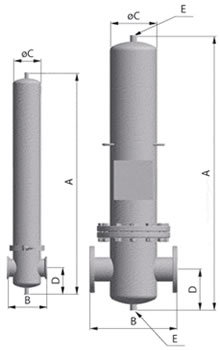

Размеры, мм |
Масса, кг |
Раб. давле- |
||||
|
A |
B |
C |
D |
E |
|||||
|
SF 0006 |
DN10 / Ø 17,2 |
75 |
218 |
125 |
76,1 |
69 |
1/8" |
1,6 |
16 |
|
SF 0009 |
DN10 / Ø 17,2 |
105 |
246 |
125 |
76,1 |
69 |
1/8" |
1,7 |
16 |
|
SF 0012 |
DN15 / Ø 21,3 |
150 |
251 |
120 |
76,1 |
69 |
1/8" |
1,7 |
16 |
|
SF 0018 |
DN15 / Ø 21,3 |
225 |
275 |
120 |
76,1 |
69 |
1/8" |
1,8 |
16 |
|
SF 0032 |
DN25 / Ø 33,7 |
315 |
303 |
169 |
114,3 |
86 |
1/4" |
3,1 |
16 |
|
SF 0048 |
DN32 / Ø 42,4 |
600 |
363 |
169 |
114,3 |
86 |
1/4" |
3,4 |
16 |
|
SF 0072 |
DN40 / Ø 48,3 |
900 |
446 |
169 |
114,3 |
86 |
1/4" |
3,6 |
16 |
|
SF 0108 |
DN50 / Ø 60,3 |
1260 |
585 |
183 |
114,3 |
96 |
1/4" |
4,9 |
16 |
|
SF 0144 |
DN65 / Ø 76,1 |
1680 |
763 |
195 |
139,7 |
120 |
1/4" |
8,4 |
16 |
|
SF 0192 |
DN80 / Ø 88,9 |
2400 |
1015 |
195 |
139,7 |
120 |
1/4" |
10,2 |
16 |
|
SF 0432 |
DN100 |
5040 |
1012 |
410 |
219,1 |
183 |
1/2" |
44,0 |
10 |
|
SF 0576 |
DN100 |
6720 |
1266 |
410 |
219,1 |
183 |
1/2" |
45,0 |
10 |
|
SF 0768 |
DN150 |
9600 |
1326 |
480 |
237,0 |
225 |
1/2" |
70,0 |
10 |
|
SF 1152 |
DN150 |
13440 |
1418 |
540 |
323,9 |
256 |
1" |
80,0 |
10 |
|
SF 1536 |
DN200 |
17200 |
1568 |
660 |
406,4 |
306 |
1" |
135,0 |
10 |
|
SF 1920 |
DN200 |
21120 |
1568 |
660 |
406,4 |
306 |
1" |
135,0 |
10 |
|
VSF |
Параметр |
|
0,01 |
Тонкость фильтрации твердых частиц, мкм |
|
30 |
Перепад давления на новом картридже, мбар |
|
1 |
Класс очистки по твердым частицам (ISO 8573-1) |
|
600 |
Перепад давления, при котором требуется замена картриджа, мбар |
|
- |
Класс очистки по парам масла (ISO 8573-1) |
Материал картриджа: VSF – боросиликатные микроволокна
